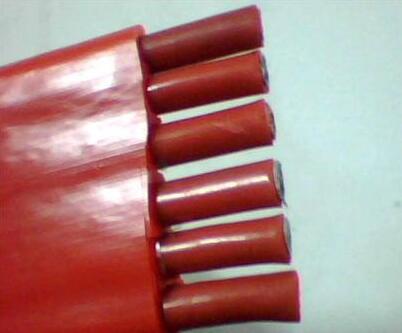

- 商品名称：YGGB硅橡胶扁平电缆
- 添加时间：2023-12-21 09:01:20
- 电 话：0550-7311277
邮 箱：1045779281@qq.com
YGGB硅橡胶扁平电缆适用于野外线路、电器仪表、电子设备及自动化装置的电力、化工、冶金、港口、货场、矿山等行业挂缆、拖缆、安装使用。产品特别柔软、易于折叠移动、平稳不扭、且具有阻燃、耐高温、酸碱腐蚀、耐老化、抗耐高脉冲起动电流之特性。
二.YGGB硅橡胶扁平电缆使用特性
1. 交流额定电压U0/U：450/750V、0.6/1kV和6/10kV
2. 导体线芯***高工作温度：（丁晴）聚氯乙烯扁平：-40℃~70℃和-40℃~90℃；硅橡胶扁平：-60℃~200℃；乙丙扁平：-40℃~90℃。
3. 电缆经50000次弯曲：线芯不断裂。
4. 弯曲半径：不小于电缆厚度（小边长度）的10倍。
5. 加强型扁电缆能承受较大拉力（根据客户要求，抗拉力可设计为300N～8000N）
三.YGGB硅橡胶扁平电缆技术指标
1. 导电线芯20℃***大直流电阻值
导体标称 截面积 mm2 | 20℃时***大 直流电阻 Ω/km | 导体标称 截面积 mm2 | 20℃时***大 直流电阻 Ω/km | 导体标称 截面积 mm2 | 20℃时***大 直流电阻 Ω/km |
1.0 1.5 2.5 4 6 10 | 19.5 13.3 7.98 4.95 3.30 1.91 | 16 25 35 50 70 95 | 1.21 0.780 0.554 0.386 0.272 0.206 | 120 150 185 240 300 | 0.161 0.129 0.106 0.0801 0.0641 |
2. 不同环境温度载流量校正系数
-20℃ | -15℃ | -10℃ | -5℃ | 0℃ | 5℃ | 10℃ | 15℃ |
1.45 | 1.40 | 1.35 | 1.30 | 1.25 | 1.20 | 1.15 | 1.10 |
20℃ | 25℃ | 30℃ | 35℃ | 40℃ | 45℃ | 50℃ | 55℃ |
1.05 | 1.0 | 0.94 | 0.885 | 0.815 | 0.745 | 0.666 | 0.577 |
3. 成品电缆耐压试验：额定电压450/750V及以下，经交流50Hz、3kV试验5min不击穿；额定电压0.6/1kV，经交流50Hz、3.5kV试验5min不击穿；额定电压6kV，经交流50Hz、21kV试验5min不击穿。
4. 阻燃型电缆的阻燃性能符合GB/T 18380规定的燃烧试验。
5. 绝缘及护套***小抗拉强度：硅橡胶、乙丙绝缘6N/mm2、聚氯乙烯绝缘10N/mm2；绝缘及护套***小断裂伸长率：150%；-40℃低温***小伸长率：20%。
四.YGGB硅橡胶扁平电缆基本型号及说明
表1 型号及名称
型 号 Type | 名 称 Designation |
YVVFB | 多股细铜丝绞合聚氯乙烯绝缘，丁晴聚氯乙烯复合物护套扁平软电缆 |
YFFB | 多股细铜丝绞合丁晴弹性体复合物绝缘，丁晴弹性体复合物护套扁平软电缆 |
YVVB | 多股细铜丝绞合聚氯乙烯绝缘，聚氯乙烯护套扁平软电缆 |
YVGB | 多股细铜丝绞合聚氯乙烯绝缘，硅橡胶护套扁平软电缆 |
YGGB | 多股细铜丝绞合硅橡胶绝缘，硅橡胶护套扁平软电缆 |
YGVFB | 多股细铜丝绞合硅橡胶绝缘，丁晴聚氯乙烯复合物护套扁平软电缆 |
YGVB | 多股细铜丝绞合硅橡胶绝缘， 聚氯乙烯护套扁平软电缆 |
YGCB | 多股细铜丝绞合硅橡胶绝缘，重型硅橡胶护套扁平软电缆 |
YEVFB | 多股细铜丝绞合乙丙橡胶绝缘，丁晴聚氯乙烯复合物护套扁平软电缆 |
ZR-YVVFB | 多股细铜丝绞合聚氯乙烯绝缘，丁晴聚氯乙烯复合物护套阻燃扁平软电缆 |
YVVFB—J | 多股细铜丝绞合聚氯乙烯绝缘，丁晴聚氯乙烯复合物护套加强型扁平软电缆 |
YGGP1B | 多股细铜丝绞合硅橡胶绝缘，镀锡铜丝编织屏蔽，硅橡胶护套扁平软电缆 |
备注：本表只列举主要型号，电缆可以根据阻燃（ZR）、耐火（NH）、加强型（—J）、屏蔽型（P、P1、P2、P3）等演变出更多派生型号。
表2 代号和含义
代号
| ZR | NH | Y | V | G | E | VF |
含义
| 阻燃
| 耐火
| 移动
| 聚氯乙烯
| 硅橡胶
| 乙丙橡胶
| 丁晴PVC
|
代号 | C | B | J | P | P1 | P2 | P3 |
含义 | 重型 | 扁平 | 加强型 | 铜丝编织 | 镀锡铜丝编织 | 铜带 | 铝塑复合带 |
备注：加强型(—J)，根据客户要求，可设计其他类型特种电缆。
